Ignition module 2/3/4 Channel BUDGET

Vorige Artikel 10 van 10
€ 30,00 (exclusief 21% BTW)

B kezue merk.

Leveringsomvang:

  • Module
  • Connector + Sok
  • Krimcontacten

De 2 kanaals module is ook te gebruiken indien u maar 1 bobine heeft.

2 Kanaals pinout:

  1. Bobine B
  2. ECU ontsteking kanaal B
  3. Not Connected
  4. Massa
  5. Not Connected
  6. Bobine A
  7. ECU ontsteking kanaal A

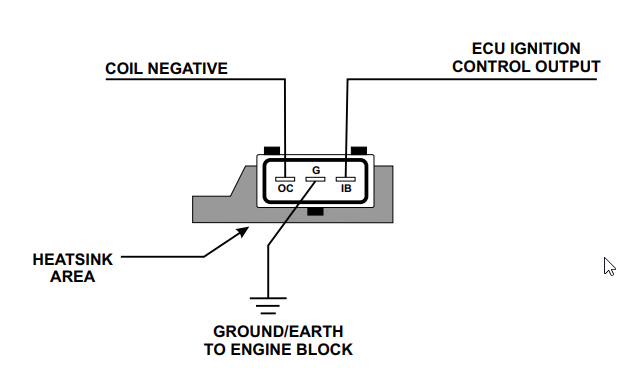

De bobine's krijgen een eigen voeding. Zie ook het schema in de afbeeldingen.

3 Kanaals pinout:

Stekker 3 polig:

  1. Bobine A
  2. Bobine B
  3. Bobine C

Stekker 4 polig:

  1. ECU ontsteking kanaal C
  2. Massa
  3. ECU ontsteking kanaal B
  4. ECU ontsteking kanaal A

4 Kanaals pinout:

Stekker 4 polig

  1. Bobine A
  2. Bobine B
  3. Bobine C
  4. Bobine D

Stekker 5 polig

  1. ECU ontsteking kanaal D
  2. ECU ontsteking kanaal C
  3. Massa
  4. ECU ontsteking kanaal B
  5. ECU ontsteking kanaal A
